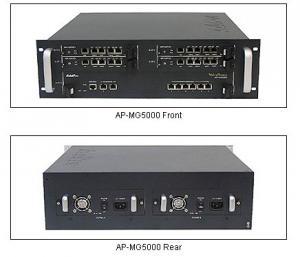

VoiceFinder AP-MG5000 представляет собой высокопроизводительный медиа шлюз для организации соединительных линий с использованием цифровых интерфейсов Е1, который обеспечивает в режиме реального времени одновременную работу максимально 480 каналов (16 E1·T1). Данный шлюз относится к классу оборудования с высокой плотностью портов, имеет шасси размером 19" 3U и ориентирован для использования операторами связи и крупными компаниями. Кроме того, AP-MG5000 поддерживает одновременную работу основных VoIP протоколов — H.323, SIP и MGCP — без необходимости замены программного обеспечения, реализует высочайшее качество голосового сервиса для любых типов существующих IP сетей, используя алгоритмы новейшего уровня обеспечения качества (QoS).
Высокотехнологичный медиа шлюз с производительностью 480 каналов
AP-MG5000 — высокотехнологичный медиа шлюз, который имеет архитектуру с распределенным управлением для обеспечения максимальной производительности, гарантирования высочайшего качества голосового сервиса и максимальной надежности в работе. Медиа шлюз AP-MG5000 включает в себя карту основного процессора и голосовые интерфейсные модули, оснащенные специализированными DSP процессорами, которые поддерживают максимально 4 E1/T1 с производительностью 120 голосовых VoIP каналов на каждый модуль. Карта основного процессора имеет встроенный 6 портовый Ethernet коммутатор 2-го уровня и 2 порта Gigabit Ethernet для высокоскоростного подключения к сетям передачи данных. Карта основного процессора реализует различные сетевые функции и обеспечивает надежное взаимодействие на уровне сигнализации H.323, SIP и MGCP. Голосовой модуль на 4 E1/T1 имеет собственный специализированный высокопроизводительный процессор, который самостоятельно выполняет различные задачи голосовой обработки, управления трафиком RTP, обработки сигнализации R2, ISDN-PRI, SS7*. Ethernet порт, расположенный на голосовом модуле, подключается непосредственно к сети передачи данных и осуществляет передачу данных RTP.
Разумное решение, отвечающее высоким требованиям
VoIP шлюзы AddPac VoiceFinder на рынке IP-телефонии заслужили репутацию оборудования с высочайшим уровнем производительности и надежности. Годы опыта разработок оборудования и инноваций на рынке предприятий и поставщиков услуг, способны гарантировать, что AP-MG5000 удовлетворит самым высоким пользовательским требованиям производительности и надежности. Кроме того, реализованный в AP-MG5000 множественный стек VoIP протоколов, H.323, SIP и MGCP, чрезвычайно удобен и несет пользователям дополнительные коммерческие выгоды в различных применениях.
Надежная и бесперебойная работа для масштабных задач
AP-MG5000 — высокопроизводительный медиа шлюз, который обслуживает 480 одновременных разговоров. В условиях большой нагрузки и большого количества одновременных пользователей главным требованием является надежная и бесперебойная работа оборудования. Для этого AP-MG5000 оснащен дублированным блоком питания, который гарантирует непрерывную работу и обеспечивает замену неисправного элемента во время функционирования системы. Кроме того, голосовые модули 4 E1/T1 также приспособлены для «горячей» замены, что в совокупности обеспечивает надежный и непрерывный процесс функционирования оборудования, без отказа в обслуживании пользователям.
Основные характеристики
- Архитектура на базе 64-разрядного RISC микропроцессора
- Модульная система на основе шасси размером 19" 3U и максимальной производительностью 480 каналов (16Е1)
- Память карты процессора: Flash память 16MB, SDRAM 128MB, загрузочная память 512K
- Память карты 4 E1-T1: SDRAM 64MB
- Голосовой интерфейсный модуль: 4-E1, 4-T1
Типы сигнализации Е1: ISDN-PRI, R2, SS7*
- Спецификация карты процессора: 64 разрядный RISC микропроцессор
2 порта 10/100/1000Mbps Gigabit Ethernet
6 портов 10/100Mbps Fast Ethernet коммутатор (switch)
- Спецификация карты 4 E1·T1: 64 разрядный производительный специализированный микропроцессор
1 порт 10/100Mbps Fast Ethernet
4 порта E1/T1 (RJ45)
- Дублированный источник питания
- Модуль 4 E1 (120 каналов): выполнен в виде ComPact PCI и поддержкой редима «горячей замены»
- Голосовые кодеки — G.723.1, G.726, G.729A, G.711
- H.323 v3 VoIP протокол с реализацией функций безопасности ITU-T H.235
- SIP VoIP протокол в соответствии с RFC 3261
- SIP, H.323 и MGCP — одновременная поддержка тройного стека
- Функции голосовой обработки
— VAD, DTMF,CNG,G.168, and T.38 G3 Fax Relay
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации, RIP v1/2, OSPF v2 и согласно IEEE 802.1Q VLAN, включая VRRP
- Поддержка SNMP v2, для контроля и управления оборудованием
- Стандартные и расширенные списки доступа (Access List) для обеспечения безопасности
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
— Поддержка DNSProxy
— UPnP
— Сервис обработки MAC адресов
Техническая спецификация
| Карта основного процессора |
Процессор |
64-разрядный RISC микропроцессор |
| Память |
Flash память |
16Mbyte |
| SDRAM память |
128Mbyte High-Speed SDRAM |
| Загрузочная память |
512Kbyte |
| Сетевые интерфейсы |
2 порта 10/100/1000Mbps Gigabit Ethernet (2 x RJ45) |
| 6 портов 10/100Mbps Fast Ethernet (6 x RJ45) |
| 1-Port Asynchronous Serial Interface (1 x RJ45 ) |
| Модуль 4 E1-T1 |
Процессор |
Спецмализированный DSP процессор |
| Память |
SDRAM память |
64Mbyte High-Speed SDRAM |
| Загрузочная память |
512Kbyte |
| Сетевые интерфейсы |
4 порта E1 (4 x RJ45) |
| 1 порт 10/100Mbps Fast Ethernet (1 x RJ45) |
| Требования к электропитанию |
110~220 В (автовольтаж), 200Вт, 50/60Гц |
| Рабочая температура |
0°C — + 50°C (32° — 112°F) |
| Относительная влажность |
5% — 95% (без конденсата) |
| Габариты (В x Ш x Д) |
132 ? 445 x 435 мм — шасси для 19" стойки |
| Вес (kg) |
12 кг |
Поддерживаемые протоколы и сервисы
| Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
| Поддержка протокола PPPoE |
| Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
| Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
| Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX |
| Совместимость с ITU-T H.323 Gateway, Gatekeeper |
| Широкие возможности контроля качества сервиса для голосового трафика |
| Сетевое управление |
SNMP агент (MIB v2) |
| Удаленное управление через консоль, Rlogin, Telnet |
| Web управление на основе HTTP сервера |
| Управление сетевым трафиком |
| Безопасность |
Стандартный и расширенный списки доступа |
| Возможность управления всеми сервисами, поддерживаемыми шлюзом |
| Многоуровневый доступ к управлению |
| Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
| Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
| Управление резервированием и восстановлением системы; |
| Поддержка системного аудита, внутренней диагностики и отладки; |
| Поддержка функции Watchdog; |
| Системное управление с записью истории команд и событий; |
| Статистика IP трафика с поддержкой Radius |
| Другие возможности |
Поддержка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
| DHCP Сервер & Клиент |
| Функция трансляции сетевых адресов (NAT) |
| Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
| Интерфейс командной строки Cisco стиля |
| Поддержка протокола NTP (Network Time Protocol) |
| Удаленное обновление APOS с использованием FTP/TFTP |
|
